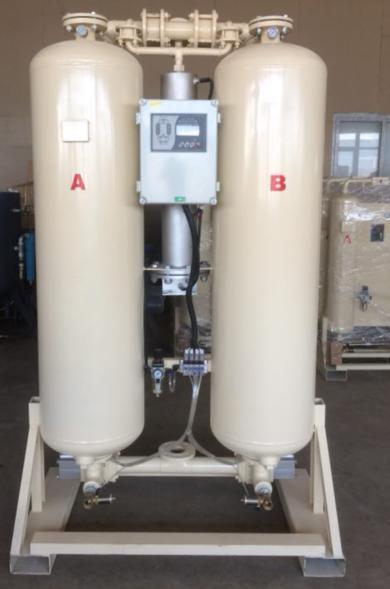

22XF微熱吸附式干燥機
工作原理
微熱吸干機綜合變壓吸附和變溫吸附之優點，在常溫高蒸汽分壓下吸附（工作）;在較高溫度，低蒸汽分壓下解析（生），即吸附劑在吸附過程中吸附的水份，在再生過程依靠品質再生產（干燥空氣加熱）的熱擴散和低分壓兩種機理的共同作用而得以清除。吸附濕空氣從下管系經A1閥進入A干燥罐體，自下向上 流過吸附劑床，干燥后的空氣從上管系排出。再生/吹冷 少量干燥空氣（約7%）通過上管系再生氣調節閥減壓后進入加熱器加熱，這部分熱空氣（稱為再生氣）進入B干燥罐。對B罐體內的吸附劑解析再生，恢復吸附劑的干燥能力，再生氣通過下管系B2閥排放到大氣中。均壓吸附劑再生結束后，B2閥關閉，B干燥罐逐漸升壓至在線工作壓力，準備切換。切換下管系B1閥打開，A1閥關閉，A2閥打開，A、B兩干燥罐完成切換，B罐進入吸附，A罐卸壓再生。工作順序、工作時間及加熱溫度由控制器自動控制完成。
微熱吸附式干燥機的技術參數
1. 入口溫度：≤45℃
2. 處 理 量：0.7- 510 m3/min
3. 工作壓力：0.4 - 1.0 Mpa
4. 壓力露點：- 40℃~ -60℃(PDP)
5. 系統壓降：≤0.02Mpa
6. 耗 氣 量：3%-8%
7. 切換周期：5-10 min（可調）
8. 吸 附 劑：氧化鋁/分子篩
產品型號 | 處理量 (Nm3/Min) | 外型尺寸 (L*W*H,mm) | 出口管徑 | 功率 | 露點 | 重量(KG) |
BNG-1XF | 1 | 620*255*1100 | G 3/4 | 2KW | -40~-60 | 60 |
BNG-2XF | 2 | 810*300*1250 | G 3/4 | 2KW | -40~-60 | 110 |
BNG-3XF | 3.8 | 820*300*1610 | G 1 | 2KW | -40~-60 | 150 |
BNG-5XF | 5.0 | 860*350*1690 | G 1 | 3KW | -40~-60 | 230 |
BNG-6XF | 6.5 | 920*375*1770 | G 1-1/2 | 3KW | -40~-60 | 240 |
BNG-8XF | 8 | 960*390*1850 | G 2 | 4KW | -40~-60 | 310 |
BNG-11XF | 11 | 1035*420*1950 | G 2 | 4KW | -40~-60 | 320 |
BNG-15XF | 15 | 1145*500*1900 | G 2 | 5KW | -40~-60 | 380 |
BNG-18XF | 18 | 1245*500*2325 | G 2 | 5KW | -40~-60 | 450 |
BNG-20XF | 22 | 1300*600*2090 | DN65 | 6KW | -40~-60 | 580 |
BNG-25XF | 27 | 1300*600*2330 | DN65 | 6KW | -40~-60 | 650 |
BNG-30XF | 32 | 1400*700*2430 | DN80 | 9KW | -40~-60 | 780 |
BNG-45XF | 45 | 1600*800*2530 | DN100 | 12KW | -40~-60 | 980 |
